| MP bedeutet Multi Point. Der MP-Bus ist der Belimo Master-Slave Bus. An einem Mastergerät können bis zu 8 Slaves angeschlossen werden. Dies sind MP/MFT(2)-Klappenantriebe, MP/MFT(2)-Ventilantriebe und MP-fähige VAV-Compactregler. Vorteile sind ein deutlich verringerter Verkabelungsaufwand, eine grössere Übersichtlichkeit, wesentlich höhere Funktionalität und darüber hinaus Kostenersparnisse. |
Sensoranbindung
Pro MP/MFT(2)-Antrieb kann 1 Sensor angeschlossen werden. Dies kann ein passiver Widerstandssensor (Pt1000, Ni1000 oder NTC), ein aktiver Sensor (z.B. mit Ausgang DC 0...10 V) oder ein Schaltkontakt sein. Somit kann auf einfache Weise das analoge Signal des Sensors mit dem Belimo-Antrieb digitalisiert und via MP-Bus zum MP Mastergerät weitergegeben werden, welches die entsprechenden Werte skaliert. |
MP Hardware

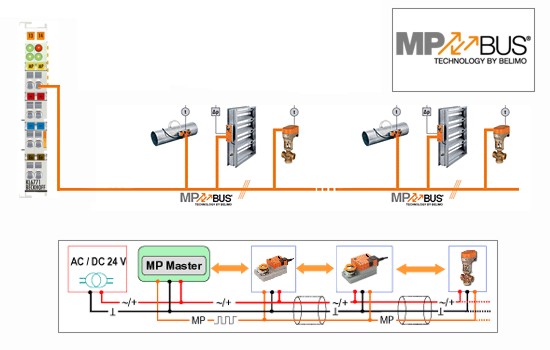

Der MP-Bus besteht aus drei Leitern AC oder DC 24 V, GND und dem MP Kommunikationsleiter. Speisung und Kommunikation sind im gleichen Kabel. Für die Verdrahtung eines MP-Bus Systems sind weder Spezialkabel noch Abschlusswiderstände erforderlich. |
